全4K拼接处理器

图像拼接处理系列
产品简介重要特点应用场景技术参数

全4K视音频拼接处理器是针对液晶拼接显示领域而开发的一款专业的多功能图像拼接产品,采用大规模ARM+FPGA 阵列式和DSP高速处理组合构架,同时结合拥有自主知识产权的视频处理算法,全硬件设计、一体化结构,使其内部无任何软件及操作系统,安全稳定。能够满足大量的图片和视频处理的需求,音视频切换无缝链接,控制简单,支持多种平台。

它具有多种板卡模块类型,可支持任意插拔及扩展模式,支持多信号接入,包括:VGA、DVI、HDMI、Ypbpr(转接)、CVBS(转接)、SDI、BNC等,产品集成了4K超高分辨率采集、单屏36画面分割(控标点)、无线分布式投屏(控标点)、内置Dante‘s但丁音频双声道输入输出切换(控标点),多种图像显示处理、多用户管理、预监可视化管理、等多种功能于一身,具有强大的功能,满足多种行业应用需求。


Ø 采用纯硬件FPGA阵列和DSP高速信号处理底板运算交换技术,FPGA图像高保真插点算法,不需要任何操作系统支持,智能缩放技术,图像缩放采用智能多相位滤波算法,根据图像特点自动选择最优的滤波系数,图像接近失量级;无极缩放效果,保证更多细节,边缘无锯齿以及很好的锐度。

Ø 控制系统主机,采用可采用3U,6U,12U,24U主机箱体,全4K输入输出最大支持72进72出,采用插卡式设计,便于系统的安全扩展升级结构。

Ø 上电即可工作,启动速度快、稳定性高,不会出现死机、黑屏现象,启动时间<5S。

Ø 采用模块化结构,系统的输入模块、输出模块、控制模块均支持热插拔。

Ø 单个信号可以在任意 M×N(>0) 个显示单元上拼接显示。

Ø 支支持输入信号任意拼接、开窗、画中画、叠加、漫游、缩放、跨屏等,单屏支持开2个全4K(分辨率3840X2160)图层。

Ø 可以配置电脑多屏显卡,接到处理器的2K/4K输入卡达到不拉伸,不变形点对点超大图像拼接,最大单卡可支持8K@30HZ(7680X2160@30HZ),即一个8K显卡输入即可达到7680X2160的分辨率点对点图像拼接选配控标点)。

Ø 可支持全4K输入输出,输入支持3840X2160@30H、3840X2160@30HZ输入兼容1920x1080@60HZ,输出支持3840X2160@30HZ输出兼容1920x1080@60HZ,图像还原度高,视觉冲击力更强,带来沉浸式的体验,无卡顿,无丢帧,视觉上可以达到完美流畅性,组合4K物理屏,可以达到16K极致的视觉效果选配控标点)。

Ø 支持VGA、DVI、HDMI、SDI、BNC、IPC、Ypbpr(转接)、DP(转接)、miniDP(转接)、CVBS(转接)等接口输入。

Ø 支持内置Dante‘s但丁音频双声道音频接入和分离输出,输入自持内置HDMI音频,输出支持外置3.5MM音频接口,高保真双声道环绕音选配控标点)。

Ø 支持DVI、HDMI、VGA(转接,)BNC(转接),DP(转接),回显预监输出。

Ø 支持网络摄像头接入功能,设备可接入IP解码卡,支持4K,500W,300W,1080P、720P,D1像素的网络摄像机解码,支持海康、大华,宇视,雄迈,天地伟业,中维世纪,汉邦高科,科达,华为等主流品牌标准onvif协议的网络摄像头实时解码,信号窗口可任意拉伸、压缩、拼接、画中画、叠加、漫游等功能(控标点)。

Ø 单张IP卡自带两个输入节点,最大支持36分割,及支持不等份的1/4/6/8/9/10/16/25/36分屏,单卡支持解码72轮图像,单张IP卡,直接解码2路4K,8路500W\400W\300W,18路1080P,32路720P,72路D1(控标点)。

Ø  支持onvif协议、RTSP、GB28181国标协议的IPC和NVR接入解码上墙(控标点

Ø IP解码卡可多张接入系统扩容多路IPC解码,实现大规模音视频解码,并且支持流媒体服务器并发实现跨区域、广域网网络摄像机上墙解码(控标点)。

Ø IPC解码业务卡支持解码主流品牌海康,大华,雄迈,宇视等NVR,DVR,XVR实时视频解码及录像回放(控标点)。

Ø 支持无线投屏业务卡内置功能,可是换一键电脑无线投屏,手机(Andriod\ios系统)和平板混投等功能,同时支持电脑和手机2分屏混投选配控标点

Ø 输入输出图像支持毫秒级无缝切换(控标点)。

Ø 控制款具有平板、PC客户端可视化预监回显功能(控标点)。

Ø 拼接处理器支持输出端口映射功能,  处理器的输出口可以按照用户混插的线序来自定义设置输出口的屏幕位置(控标点

Ø 支持手机端APP可是换控制并且支持手机端语音语义识别控制系统预案(控标点)。

Ø 支持等比4K输入卡接入,并支持分辨率EDID穿透,最大可支持可达7680X1080@30HZ分辨率输入,最大配合多屏显卡可支持61440X30720的像素点对点不拉伸不变形的视觉拼接效果(控标点)。

Ø 支持KVM键鼠自动切换滑屏功能,单板KVM板同时支持4路鼠标滑屏,可增加主板,支持多路KVM自动切换滑屏功能(选配控标点)。

Ø 支持虚拟LED滚动字幕,超高清点对点矢量字幕,支持动态字幕和静态字幕,可以任意编辑显示内容、字体、颜色等参数,设置欢迎词(控标点)。

Ø 支持多个场景预案功能,可保存多达256种场景模式,支持自动轮巡,可自定义设置轮巡时间。

Ø 支持 C/S控制结构,基于TCP/IP网络以及串口的多用户实时操作,可实现对多种信号源定义、调度和管理。

Ø 支持多种控制方式,支持RS232串口、网络、平板电脑,提供SDK对接中控等多种控制方式。

Ø 系统在温度-15±0.5℃,35±0.5℃,湿度75±2%的环境下正常工作。

Ø 多平台的客户端统一管理,自动探测输入输出信号。

Ø 支持断电恢复功能和场景记忆功能。

Ø 支持硬件一键复位。

Ø 满足平均无故障时间不小于50000小时。

Ø 拥有3C检测证书、上海三所公安部检测报告、图像发明专利证书、以及视频拼接处理器软件著作权、平板APP软件著作权、广东省专精特新、国际级高新技术企业。

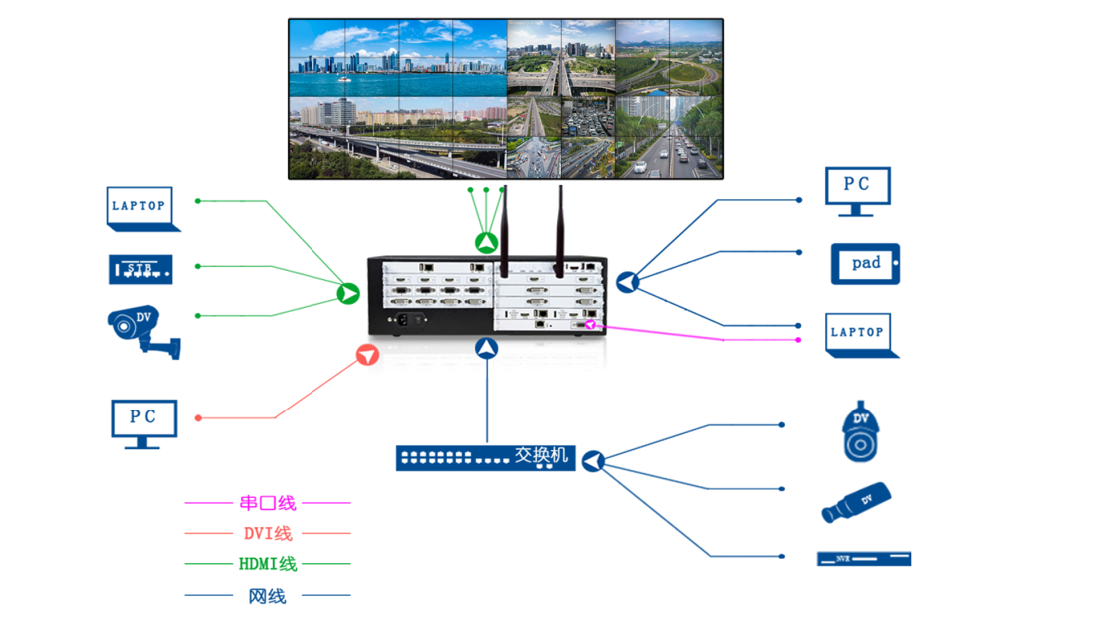

全4K拼接处理器(图1)

机箱

规格

机箱高度

3U

6U

12U

24U

输入槽位

4

9

18

36

输出槽位

5

9

18

36

主控槽位

1

1

1

1

最大输入和输出

810

1818

3636

7272

输入/出板卡

输入板卡

信号类型

VGA/DVI/HDMI/SDI/BNC/ DP/miniDP/Ypbpr/CVBS/支持转接

最大分辨率

3840X2160@30HZ1920X1080P@60HZ支持EDID

输出板卡

信号类型

HDMI2.0

最大分辨率

3840X2160@30HZ1920X1080P@60HZ

硬件信息

产品类型

纯硬件架构

处理技术

FPGA实时处理技术

启动速度

10S

板卡类型

模块化热插拔结构

安全特性

无病毒、死机现象发生

音视频

图像

处理

显示方式

任意拼接/开窗/画中画/漫游/叠加/缩放/跨屏等支持4个图层叠加。

IPC解码卡选配

海康/大华/宇视/雄迈等主流厂家等标准onvif协议和国标GB28181IPC解码,及支持海康/大华/宇视/雄迈NVR/DVR解码和录像回放(控标点);并且支持本司米灵云跨区域,广域网网络摄像机上墙解码(控标点);

解码性能

单张网络音视频解码IP卡最大支持36分割,最大支持解码72路音视频解码,可同时解码2路4K,8路500W\400W\300W,18路1080P,32路720P,72路D1(控标点),并且IP卡可多张接入系统扩容多路IPC解码,实现大规模视频上墙;

Dantes音视频切换(选配

输入:支持HDMI支持内置和分离音频输入  输出:支持外置3.5MM音频接口。

底板支持交叉Dantes高品质声道音频(控标点)。

预监回显卡(选配

硬预监/回显

多窗口信息发布卡(选配

通过多窗口信息发布软件用一台电脑抓取WEB浏览器,本地软件、本地视频、本地图片、PPT推送到拼接屏(控标点

输入输出板卡自动探测

实时探测当前处理器所有插入的板卡。

输入信号自动探测

实时探测每一路输入是否有信号接入,输入板卡及客户端软件均有状态指示;

无线投屏卡(选配

支持手机(Andriod\ios)和电脑一键无线投屏功能,同时支持电脑和手机2分屏混投控标点

虚拟LED滚动字幕

超高清点对点矢量字幕,支持动态字幕和静态字幕,可以任意编辑显示内容、字体、颜色等参数。设置为了欢迎词

控制方式

网络控制

控制协议

TCP/IP

控制接口

RJ45

Wifi控制

平板或者手机连接,AI语音识别控制(控标点

串口控制

控制接口

RS232×19D型公接口

波特率

115200

产品规格

使用环境

工作温度(

-15-60摄氏度

工作湿度(RH

10-90%无冷凝

电器特性

输出电压

100-220V,AC

频率

50-60HZ

尺寸

x深x高(mm) 480x440x100

重量

<=20KG(满配)

冗余电源(选配

支持选配冗余电源机箱

平均无故障时间

MTBF

>50000小时
